       極弱準直流電流信號測量技術在精密儀器儀表研制過程中有著廣泛地應用,其中前置放大器是核心，決定了系統的噪聲水平和響應時間常數。在前置放大器的模擬研究中,通過建立電阻直接反饋法和“T”型電阻網絡反饋法構成前置放大器的電噪聲模型,獲取了前置放大器在各種情況下的性能參數。模擬結果表明:系統的信噪比與傳感器等效電容值成反比，與反饋電容值成正比，且不能籠統地認為電阻直接反饋法和“T”型電阻網絡反饋法哪種方法更優,應根據具體的情況選用合適的反饋形式。該模擬結果可為極弱電流信號檢測器中前置微小信號放大器設計提供參考。

      在空間探測技術、核探測技術及其它儀器儀表研究領域,需要用到準確測量極微弱的準直流電流信號的檢測電路,其中前置放大器是電路的核心，決定了系統的噪聲水平和響應時間常數。據Fris公式可知，前置放大器的噪聲系數對放大器的總噪聲系數影響最大。故要求前置放大器必須噪聲小、增益穩定、精確和抗干擾能力強。隨著低噪聲運放技術的不斷發展，直接選用低噪聲運放設計傳感器前置放大器，成為一種重要的發展趨勢”。高性能運放的應用大大簡化了低噪聲電路的設計和調校。設計前置放大器的任務，就是在給定的傳感器.輸出信號幅度、傳感器內阻、傳感器等效電容、放大器增益、阻抗和響應特性等條件下，使放大器的噪聲特性最佳，即輸出信號具有最佳的信噪比。

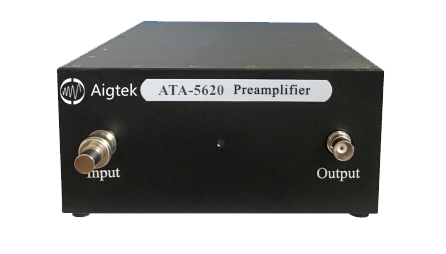

     ATA-5620前置放大器有效減少了放大器中電容所占的面積，但與傳統電路相比，噪聲較大，在增益和輸人噪聲等方面有良好的表現。

帶寬：帶寬（-3dB）1kHz~100MHz
電壓：最大輸出電壓2Vp-p
增益倍數：電壓增益60dB
超低噪聲電源

        總之,基于高性能運算放大器的微弱信號測量用前置放大器的設計很復雜，涉及很多理論和技術問題，很多問題是相互關聯和互相牽制的。在具體應用中，需要根據實際情況尋找到一個折中點，以平衡各方面的參數,使得設計方案達到最佳 。

運算放大器的極微弱直流電流信號測量用前置放大器的兩種反饋方法的電噪聲模型，模擬出前置放大器在各種情況下的性能參數。模擬結果表明，系統的信噪比與反饋電容成正比，與傳感器等效電容值成反比，且不能籠統地認為電阻直接反饋法和“T”型電阻網絡反饋法哪種方法更優，應根據具體的情況選用合適的反饋形式。該模擬結果可為基于高性能運算放大器的微弱信號測量中前置放大器的設計提供參考。
