電壓放大器在震動濾波器的慣性沖擊型壓電馬達測試的應用
實驗名稱：震動濾波器的慣性沖擊型壓電馬達測試
研究方向：力學
實驗內容：通過高壓施加在激光傳感器然后沖擊壓電馬達，觀察馬達的步距
測試目的：研究壓電馬達的運動受驅動電壓和質量、剛度的影響。
測試設備：信號發生器，AigtekATA-4051高壓功率放大器，沖擊馬達，激光傳感器
實驗過程：

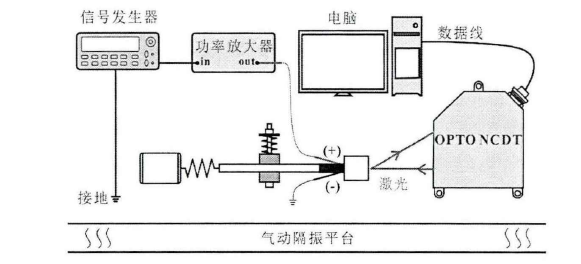

如上圖所示為，為避免外界振動噪聲的干擾，整個實驗裝置放置在一個氣動隔振平臺上。用于驅動沖擊馬達的鋸齒波信號先由圖示信號發生器生成，然后再經過功率放大器進行功率推動，最終的驅動信號峰峰值為40V，偏置電壓為20V。用于檢測沖擊馬達位移的激光傳感器的最高測量分辨率為30nm，測量量程為2mm，最高采樣頻率為49.02kHz。激光傳感器的輸出數據由電腦端的軟件(ILD2300)保存。
實驗結果：

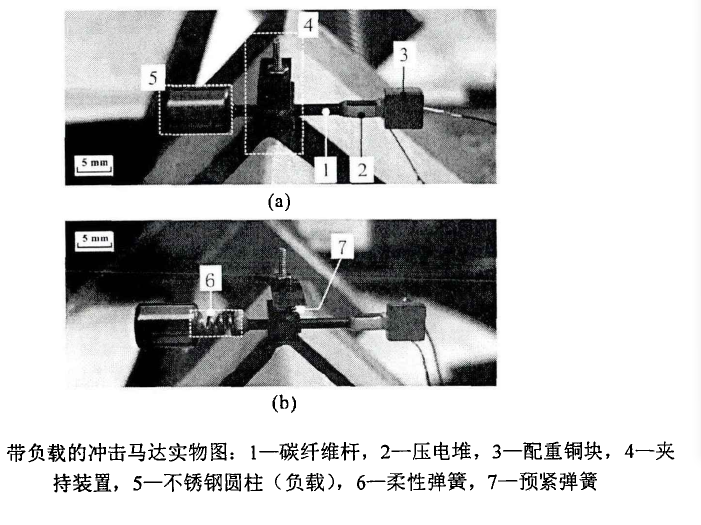

在實驗過程中，沖擊馬達的壓電堆沒有使用預緊機構保護。為了避免其機械結構在工作過程被張力破壞，壓電堆總是處于快速伸長，緩慢縮短的振動狀態。因此，如上圖所示的沖擊馬達總是向左運動。

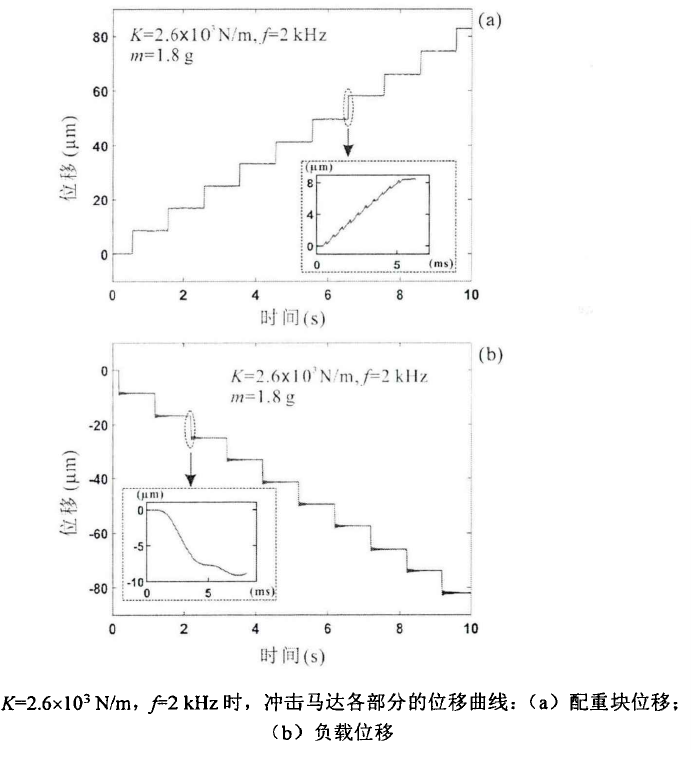

針對驅動頻率為2kHz的情況，研究了K=2.6x103N/m時沖擊馬達各部分的位移曲線，結果如下圖所示：
ATA-4051功率放大器參數指標：
本文實驗素材由西安安泰電子整理發布，西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量?jī)x器研發、生產和銷售的高科技企業。公司致力于功率放大器、計量校準產品等產品為核心的相關行業測試解決方案的研究，為用戶提供具有競爭力的測試方案，Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。如想了解更多實驗方案，請持續關注安泰電子官網www.wj539.com或撥打029-88865020。
本文實驗案例參考自知網論文《基于震動濾波器的慣性沖擊型壓電馬達實驗測試》
原文鏈接：http://www.wj539.com/news/468.html
