功率放大器在磁通門傳感器測試系統中的應用
實驗名稱：基于MEMS工藝柔性基底磁通門傳感器性能測試與分析
本文主要搭建了一套磁通門性能測試系統，主要測試設備有：信號發生器、功率放大器、磁強計、電流表、磁通門傳感器、示波器等。
磁通門傳感器測試系統：
激勵信號由任意信號發生器33220A和ATA-4011B高壓功率放大器串聯產生。任意信號發生器可產生正弦波、方波、三角波、鋸齒波，也可以通過程序控制產生特殊形狀的波形。功率放大器ATA-4011帶寬可達到1MHz，最大提供2.82App的電流值，滿足測量需求。
為了測量激勵電流有效值，在激勵電路上串聯一個電流表，當磁通門傳感器作為磁場傳感器時，被測磁場由直流電源激勵一個螺線管產生，為了標定被測磁場的大小，在螺線管前串聯一個電流表測試螺線管電流。
基于MEMS工藝的柔性基底磁通門磁場傳感器
當磁通門作為電流傳感器時，將柔性基底磁通門傳感器粘貼在一個圓柱形的支撐骨架上，使柔性基底傳感器鐵芯兩端緊挨以使磁路閉合，并將被測電流穿過支撐骨架中心。被測電流用直流電源提供，并串聯一個電流表用于標定被測電流值，在磁通門的感應線圈兩端接示波器對輸出信號進行分析。
基于MEMS工藝的柔性基底磁通門電流傳感器

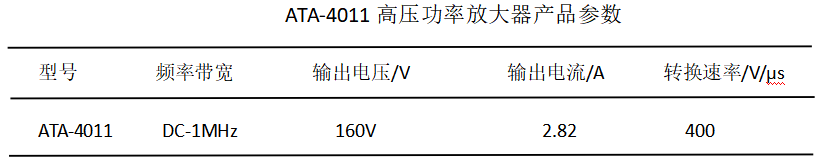

ATA-4011高壓功率放大器產品介紹：
本文實驗素材由西安安泰電子整理發布，如想了解更多實驗方案，請持續關注安泰官網www.wj539.com。Aigtek是國內專業從事測量儀器研發、生產和銷售的高科技企業，功率放大器、高壓放大器、功率信號源、功率放大器模塊、計量校準源等測試儀器產品的研發與制造。
