功率放大器在線圈電流互感器的研究中的應用
實驗名稱：用于壓接式IGBT模塊的PCB羅氏線圈電流互感器的研究
實驗內容：
分析羅氏線圈的集總參數模型并在此基礎上對比了自積分和微分工作方式下羅氏線圈的頻率特性，借助不同的模型重點分析了外界電流產生的干擾磁場/被測載流導體偏離線圈的對稱中心以及溫度變化對羅氏線圈產生的影響。設計周期信號傳變實驗對矩形羅氏線圈的微分工作方式進行驗證，實驗結果與仿真結果一致，本文以微分工作方式為例：
測試目的：為了驗證PCB羅氏線圈探頭的微分工作方式，設計了周期信號傳變實驗。

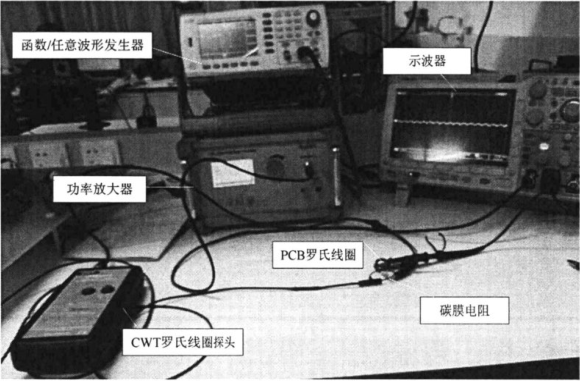

實驗設備：函數任意波形發生器、功率放大器、線圈電流探頭、羅氏線圈以及碳膜電阻若干。
實驗過程：

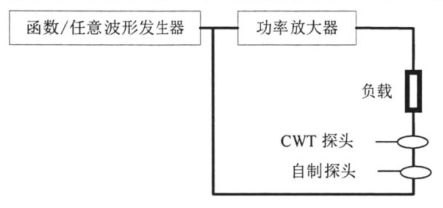

通過連接信號發生器與功率放大器，使得高壓放大器所輸出的電壓信號施加再碳膜電阻上，由線圈探頭與羅氏線圈探頭進行測量流經碳膜電阻的電流，并進行波形對比分析。

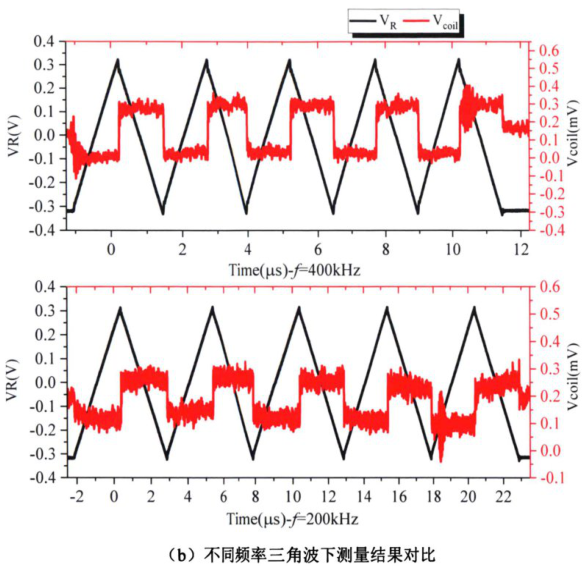

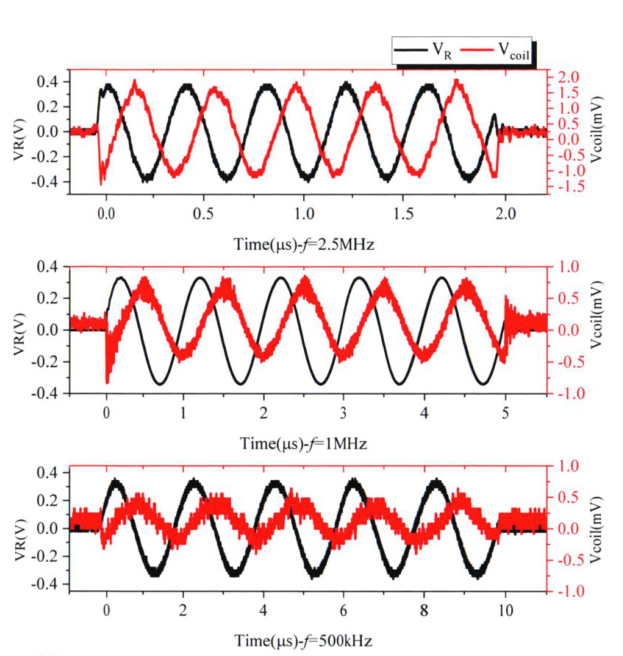

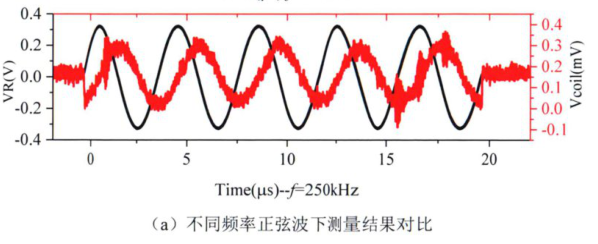

信號發生器設置為2Vpp，手動觸發不同頻率的5個周期信號，正弦波（2.5MHz、1MHz、500KHz、250KHz）、三角波（400KHz、200KHz）。
測量結果：
